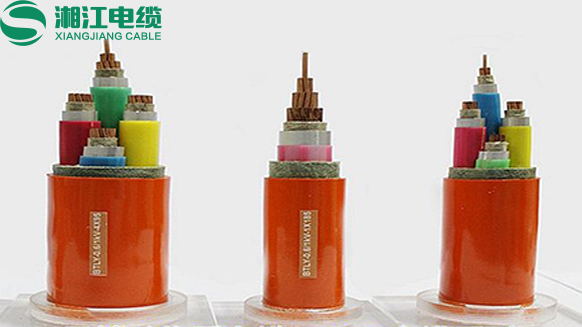

1.總 則
1.1本技術規范是為用戶工程提供礦物絕緣電纜（MI電纜）而作的規定。
1.2本規范規定了供貨方遵循的標準、電纜的技術要求、試驗、包裝及儲運。
1.3供方提供的礦物絕緣電纜，均通過型式試驗和鑒定，并經長期實踐運行證明產品質量優良、安全可靠。
1.4礦物絕緣電纜采用氧化鎂粉自動灌裝法及銅帶縱包連續軋制法兩種工藝，利用國外先進設備進行大長度生產。
1.5本技術規范是合同的主要技術文件之一，與合同具有同等的效力。
2.執行標準
GB/T 19001-2008 ISO9001：2008 《國家質量標準》
GB/T 24001-2004 ISO14001：2004 《國家環境標準》
GB/T 19022.1-2000 《國家計量標準》
GB/T 12706、GB/T 18380.3 《設計標準》
GB/T 18380.1-2008、 IEC 60332 《電纜在火焰條件下的燃燒試驗》
GB/T 3048-2007 《電線電纜電性能試驗方法》
GB/T 3956-2008 《電纜的導體》
GB/T 19216-2003 《在火焰條件下電纜或光纜的線路完整性試驗》
BS 6207-2001 《額定電壓750V及以下礦物絕緣電纜及終端》
GB/T 13033-2007 《額定電壓750V及以下礦物絕緣電纜及終端》
IEC 60702-2002 《額定電壓750V及以下礦物絕緣電纜及終端》
IEC 364-5-523-1999 《建筑物電氣裝置—布線系統載電纜流量》
GB/T 16895.15-2002 《建筑物電氣裝置—布線系統電纜載流量》
GB 50217-2007 《電力工程電纜設計規范》
GB 50016-2006 《建筑設計防火規范》
GB/T 6995-2008 《電線電纜識別標志》
3.使用條件
3.1 運行條件
系統標稱電壓U0/U 750/750V
系統最高運行電壓Um 1kV
系統頻率 50Hz
3.2 運行要求
電纜導體的額定運行溫度 小于250℃
在250℃高溫下 電纜工作正常
在950℃高溫下 電纜正常工作達180分鐘
電纜彎曲半徑 不小于6倍電纜的實際外徑
3.3 運行環境條件
海拔高度 ≤1000m
環境溫度 -25℃—+55℃
運輸和儲運溫度 -40℃—+55℃之間
+105℃時 礦物絕緣電纜短時內(≤24h)無損傷≤79%(+24.5℃時),
相對濕度(25 ℃ ) ≤95%
地震烈度 ≤ 8度
3.4 敷設條件
直接安裝在橋架或直接用夾子固定,所有電纜有足夠的強度以滿足施工需求，敷設條件符合設計的各類環境。
3.5運輸和儲存的溫度為-40℃~+55℃之間，在短時內（≤24h）溫度達+105℃時，貨物無不可恢復的損傷。如在運輸、儲存過程中電纜受潮（如遇有雨水、漏水等情況），電纜性能不受影響或通過現場簡單處理達到出廠要求。
3.6電纜使用壽命：不少于50年。
4.技術條件
4.1導體
4.1.1電纜導體表面光潔，無油污，銅導體材料采用無氧銅桿，近似圓形實芯導體，符合IEC60228規定。
4.1.2電纜銅材用符合GB/T 5231規定的TU2級或T2級。
4.1.3導體含銅量不小于99.95% 。
4.2 絕緣
4.2.1絕緣電工級氧化鎂, 其電性能符合GB/T 13033.1-2007要求。成品電纜絕緣粉緊密、均勻。
4.2.2絕緣標稱厚度符合GB/T 13033.1-2007的要求，絕緣厚度平均值不小于規定的標稱值，絕緣任一點最薄點的測量厚度不小于標稱值的80%-0.1mm。
4.3 銅護套
4.3.1護套采用GB/T 5231規定的TP級磷脫氧銅管和T2級銅管為材料。
4.3.2電纜表面圓整, 電纜不圓度小于5%。
電纜不圓度=（電纜最大外徑-電纜最小外徑）/電纜最大外徑×100%。
4.3.3標稱厚度和性能應符合GB/T 13033.1-2007的規定，任一點最小厚度不小于標稱值，只要其與標稱值的差值不大于標稱值的10%。
4.4.封端、電纜連接管等附件與電纜具有相同的防火性能，其防水等級不低于IP55
4.5 電纜直流電阻（20℃時）滿足GB/T 13033及IEC 60702-2002的有關要求。
4.6產品鑒定
技術參數獲得國家指定的質量檢驗部門（國家電線電纜質量監督檢驗中心、國家消防產品檢測中心等）的產品檢驗，且檢驗報告產品通過CQC認證。詳見鑒定證書。
5 試驗
5.1 每批電纜出廠前都進行出廠試驗和抽樣試驗。電纜在制造、處理、試驗、檢驗過程中，業主有權監造和見證，業主或業主委派的人員不對廠家的產品質量責任。
5.2 在出廠和抽樣試驗前30天,賣方預先通知業主,業主應在10天內答復賣方是否去見證,如業主放棄見證,則賣方把所做的試驗以試驗報告的形式提交給業主。
5.3 出廠試驗
每批電纜出廠前,賣方必須對按GB/T 13033-2007以及本技術規范要求進行出廠試驗。出廠試驗報告除附在電纜包裝物以外，還匯總三份送達業主。
出廠試驗項目
序號 試驗項目 試驗方法標準
1 導體直流電阻試驗 GB/T 3048.4-2007
2 耐壓試驗 GB/T 3048.8-2007
3 絕緣試驗 GB/T 3048.5-2007
5.4抽樣試驗項目
序號 試驗項目 試驗方法標準
1 結構檢查 GB/T 2951.1-2008
2 交流電壓試驗 GB/T 3048.8-2007
5.5安裝后的電氣試驗
電氣線路工頻耐壓交流2500V/min;或者直流耐壓1500V/min，電纜能滿足BS 6387的C、W、Z的要求。
5.6安裝要求
湘江電纜將提供安裝方案及其相關安裝工具、附件，并根據招標方的要求指導安裝。
6 包裝儲運
6.1產品由供方的檢查部門檢查合格后方可出廠，每個出廠的包裝件上附有產品質量合格證和質保書，產品試驗報告和安裝使用說明書。
6.2電纜包裝能經受在運輸、現場搬運中可能遭受的外力作用。電纜端頭有臨時性封端，并有防水密封保護。
6.3每一交貨盤上將標明：盤號、電纜型號、規格、長度、重量、廠名、制造年月和標準編號。
7、保修期間及其它工作
電纜從現場驗收合格之日起保質期為24個月，在此期間內，我湘江電纜對所提供的產品實行三包。在保質期內，我公司免費提供現場指導人員咨詢費及現場指導費。
